滤板

发布时间：2017-08-14

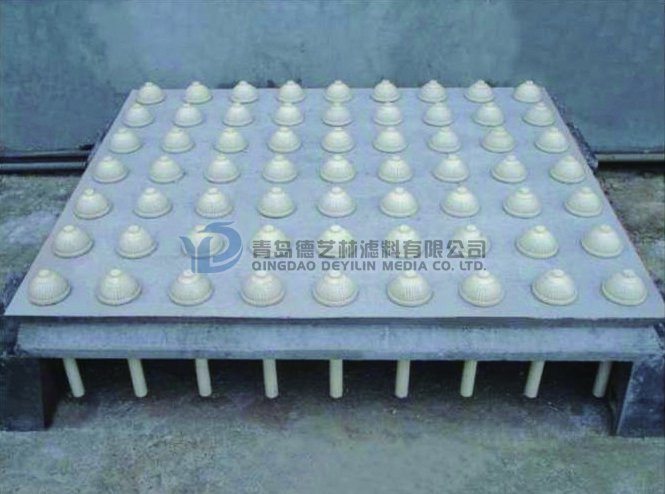

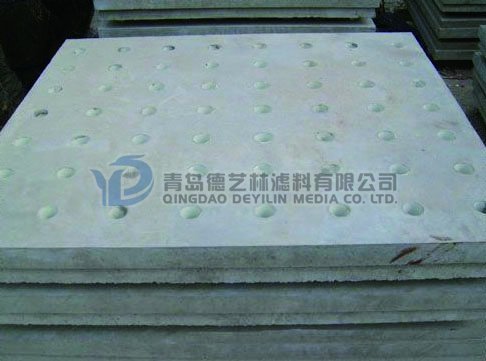

滤板是水厂过滤工艺中关键装置，在滤池中起到承载滤料层。

过滤和反冲洗配水（气）的双重作用。滤板质量的优劣（特别是滤板的平整度和精度）直接关系到水厂的滤后水质、水量及运行的长期效益。现将滤板的相关技术资料做如下说明。

   一、滤板工作条件与支撑

1、 滤板的支撑结构宜采用滤梁、支撑墙等结构。

2、滤板的支撑应平行于配气配水的流向布置。

3、滤板为正、反向受力，应能承受滤前水、滤料的正压力和气水反冲洗的反向压力滤板允许载荷60KN。

4 、混凝土滤板不含有毒、有害物质 。

   二、制作要求

1、材质：C25-C30细石混凝土，双层双向Ⅱ级配钢筋;水泥标号采用32.5R普通硅酸盐水泥，碎石粒径5-25mm，针片状含量不大于15%，含泥量不大于1%，砂采用中细天然河砂，粒径为0.5-3.5mm，含泥量不大于3%，砂碎石无有害物质，符合GB50204-92标准。水采用可饮用的地表水或自来水，不用海水、咸水、工农业废污水。

2、模板以特制精密钢模制作，应具备足够的刚度，以保证板的制作偏差满足如下要求：每块滤板水平度误差<±2mm；板厚度误差<±1mm；四边垂直度误差<±2mm；滤头孔中心偏差<±1.5mm；

3、外观应表面平整、无露筋、翘曲、振裂、蜂窝、四边无破损，预埋管应准确，无倒错、歪斜、遗漏，套管内无堵塞。

4、滤头预留孔应以仿制精度偏差≤±0.05mm的钢模件代替，并与钢模版组装成为一个整体。

5、滤板由专用模具制作，以保证各部分尺寸准确。浇注混凝土时应进行足够的震捣，使混凝土均匀密实。混凝土达到一定的强度才能脱模，养护时间不小于28天。
